电池管理系统（BMS）绝缘监测

在具有隔离动力电池堆的系统上，检测隔离故障或接地故障（动力电池堆与接地电位或参考的组件之间的意外电流路径）是一个重要特征。因为如果电池断开，系统的其余部分可能不会通电，因此将此功能放在电池系统中是有意义的。下面将详细介绍检测隔离故障最常用的方法，

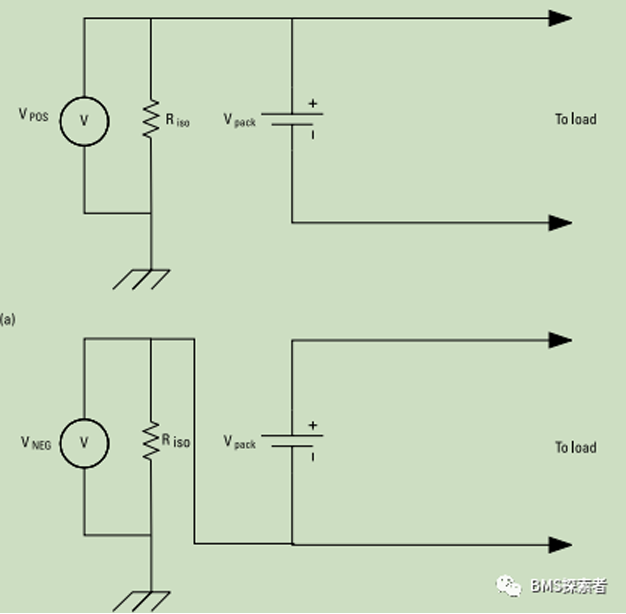

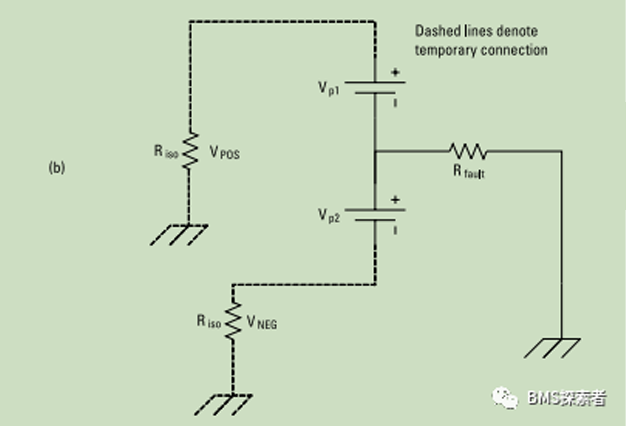

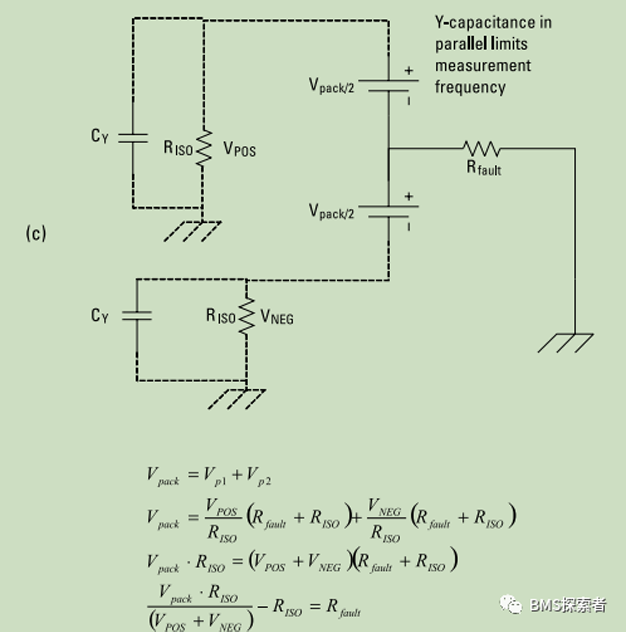

假设动力电池系统与接地之间存在电阻故障。此故障可能发生在电池系统的任何电位上。假设一般情况下，故障发生在电池的两个端子之间，有效地将电池组分成两个子组，并产生以下等效电路。绝缘电阻值需要经过两次计算得到，对于每次测量，在电池的正负端和接地之间插入一个已知的电阻，测量了这个电阻器上的电压。这种隔离测量可以定期进行。连续隔离测量通常是为了提供对这一重要安全参数的持续监测。然而，了解这个电路的定时限制是很重要的。考虑相同的电路，但包括高压母线和接地之间的y电容。当插入测量电阻Riso时，它现在使用y-电容形成一个RC电路。电容器必须充满电才能进行测量。这就规定了进行此测量所需的最小时间，因此也是可以进行测量的最大频率。

由于电路板上形成的导电部件之间的导电桥、隔离元件内部故障、绝缘故障和其他危险，可能会发生隔离故障。隔离故障对电池系统的工作人员有危险，不同电位的多个分布式隔离故障会产生短路危险。因此，许多应用程序指定隔离电阻降低的操作是被禁止的，或者必须同时向用户发出警告。电池管理系统本身是一个使高电压和具有不同参考电位的系统密切接触并可能发生故障的地方。断开和电池可进行隔离检测，以提供故障定位。如果电池外部存在隔离故障，则打开电池接触器将使系统进入安全状态。如果电池内部发生隔离故障，即使接触器打开，也有可能存在危险情况。

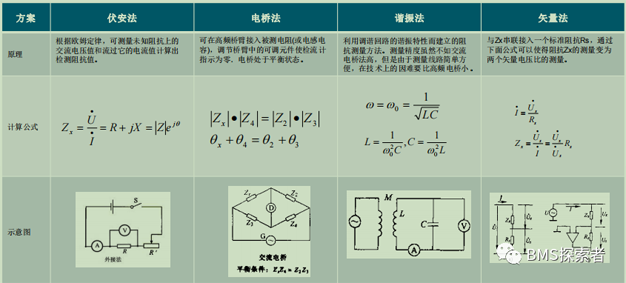

绝缘电阻检测的常用方法及特点：

伏安法：简单易测量，易计算，电阻测量实时性好，但要求电压电流测量同步。

电桥法：电阻测量精度高，但需高精度参考电阻和电流测量传感器。

谐振法：可测量含有感性容性的阻抗元件，用于测量阻性元件成本过高。

矢量法：可准确测量出阻抗的幅值、相位。但需相敏电路解析，难度较大。

绝缘检测常用方法原理：

国标法：

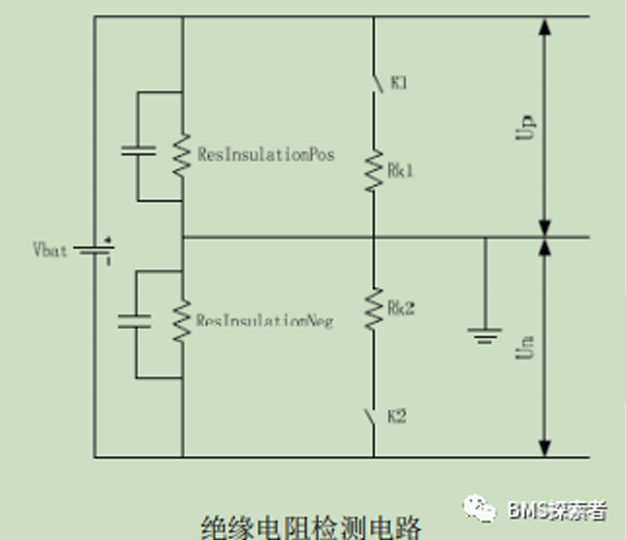

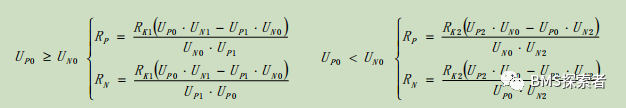

采用了改进的伏安法来测量绝缘电阻，即采用参考电阻并联方式，通过简单的数学运算获得绝缘电阻。改进后的电阻测量方法的优势在于取消了电流传感器；规避了电压电流采样不同步问题。

缺点：

计算绝缘值偏低， 由于系统正负极对地间寄生等效容抗，因此在K1/K2切换时，正负极对地电压变化缓慢。若采样速度过快，可能造成所采集的电压值未稳定偏低，导致计算误差， 计算绝缘值跳变， 采样过程中，系统运行在动态变化的电流工况下，正负极对地的电压也会随工况变化，不稳定，导致计算误差。 绝缘阻抗本身在系统运行过程中，交直流发生耦合，系统可能会发生结构性变化，导致计算误差。
